SmartFitPRO
機能を絞るとこうなりました。
―― 携帯回線でクラウドとつながる、次世代IoTエッジデバイス
施設や工場の既存設備に埋もれるデータを可視化し、省人化や生産性を向上させる新しい選択肢。
「SmartFitPRO」は、設備の接点信号や、センサなどアナログ信号を、携帯回線を通してクラウドに届ける小型でシンプルなデバイスです。モジュール構造なので必要な機能の選択で、目的に合った一台をリーズナブルにご利用頂けます。
古い設備に、新たな可能性を。
高価な設備更新やネットワーク整備も不要。既存の設備を活かしながら、遠隔監視やスマートファクトリーへの第一歩を踏み出せます。
今すぐ、手軽に始めるデジタル変革。
「SmartFitPRO」で、未来へのアップデートを。
製品販売情報
ソラコムIoTストアで販売中！
ソラコム公式ブログで取扱方法も説明しています。
システム構成
知りたいものとあなたをつなぐスマートIoTデバイス
製品特徴
すぐに使えます
標準モジュール(電圧、4-20mA、デジタル入力8点)はパラメータ設定のみでデータサンプリング、クラウド送信を実現。
センサ遠隔監視システムの構築
電圧出力センサや4-20mAセンサが接続できます。また、デジタル入力監視も可能。サンプリング間隔や、スケーリング、オフセットはパラメータで設定でき時間のかかるプログラミングは不要です。
リレー出力の遠隔制御(オプション品 お問合せください)
リレー出力を2点搭載しており、センサ値によるリレー出力制御に加え、遠隔による出力制御が可能です。制御切換えや異常回避にご活用いただけます。
センサを簡単に接続できます
標準モジュールに加え、mikrobusの豊富なインターフェースにも対応。センサにあわせたデバイスを実現できます。
すぐにクラウドに接続できます
LTE方式は2種類(Cat.M1/Cat.1)から選択できます。クラウド設定(SORACOM/AWS)もパソコンからログイン情報を設定するのみ。
すぐにデータを可視化できます
SORACOMでは可視化サービス(Harvest, Lagoon)により面倒な操作・プログラミング無しでデータを可視化できます。
遠隔地で電池で使いたい
独自の省電力設計で電池の寿命を向上。FOTA※1機能でソフトや設定を遠隔でアップデート可能です。
※1：Firmware Update Over The Air
セミカスタムソフトも対応します
イベント(データ取得、送信など)の設定、出力動作、など独自開発のIoTOSにより容易に実現可能。セミカスタム対応致します。
mikrobus : MikroElektronika社の登録商標です。
SORACOM : 株式会社ソラコムが提供するIoTプラットフォームです。
AWS : アマゾン社が提供するクラウドサービスです。
設置方法
DINレールマウントにより追加工なしで設置可能
本体の背面にはDINレールマウントがとりつけられ、制御盤等に追加工なしで取り付け可能です。 DINレールが必要ない場合は、背面のねじ穴を使用して装置に直接取り付けることができます。
仕様

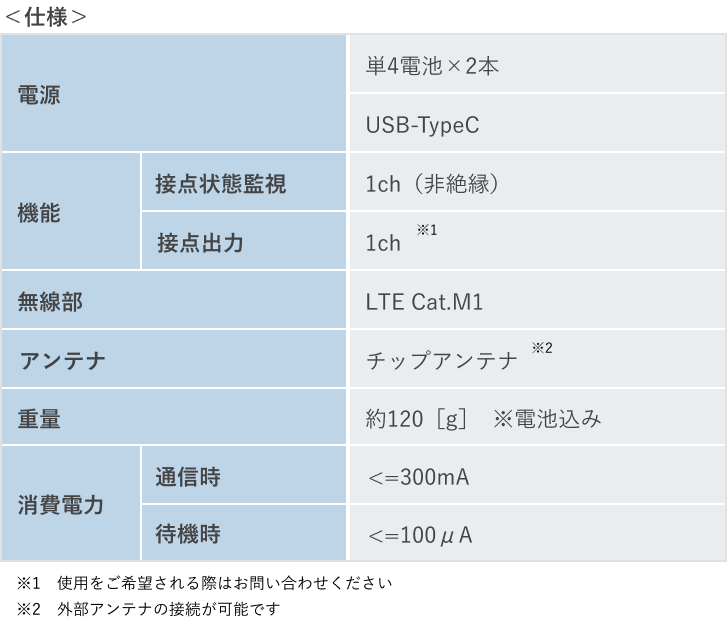

SmartFitPRO Basic(SRL-DI1-CM1A)
単4型乾電池2本での動作が可能です
| 電源 | 単4電池×2本 | |
|---|---|---|
| USB-TypeC | ||
| 機能 | 接点状態監視 | 1ch(非絶縁) |
| 接点出力 | 1ch ※1 | |
| 無線部 | LTE Cat.M1 | |
| アンテナ | チップアンテナ ※2 | |
| 重量 | 約120[g] ※電池込み | |
| 消費電力 | 通信時 | <=300mA |
| 待機時 | <=100μA | |
※1 使用をご希望される際はお問い合わせください
※2 外部アンテナの接続が可能です

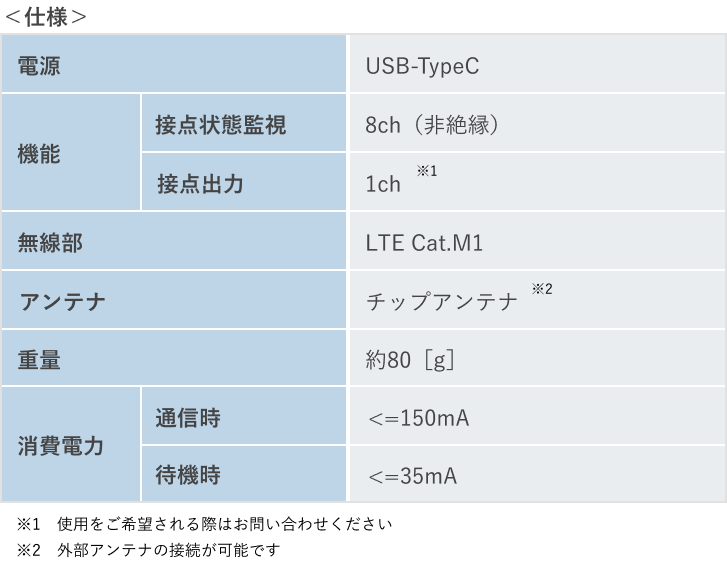

SmartFitPRO Standard(SRL-DI8-CM1A)
USB(Type-C)での給電が可能です
| 電源 | USB-TypeC | |
|---|---|---|
| 機能 | 接点状態監視 | 8ch(非絶縁) |
| 接点出力 | 1ch ※1 | |
| 無線部 | LTE Cat.M1 | |
| アンテナ | チップアンテナ ※2 | |
| 重量 | 約80[g] | |
| 消費電力 | 通信時 | <=150mA |
| 待機時 | <=35mA | |
※1 使用をご希望される際はお問い合わせください
※2 外部アンテナの接続が可能です

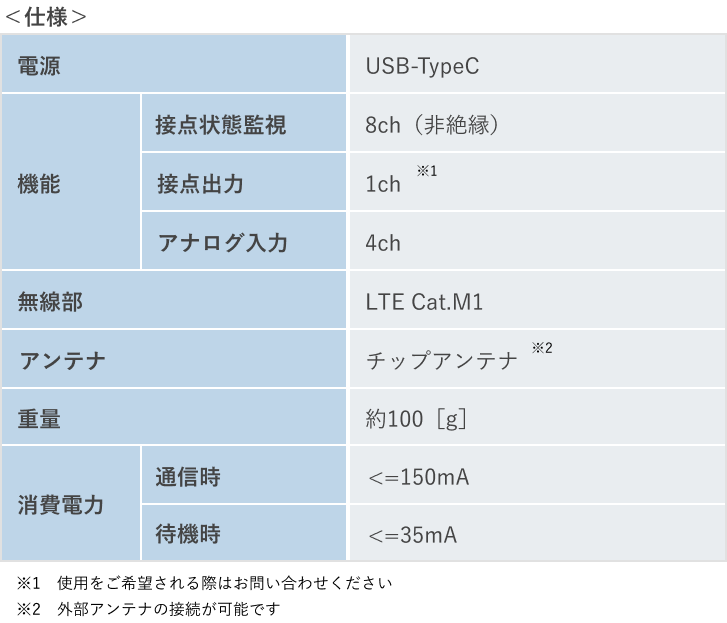

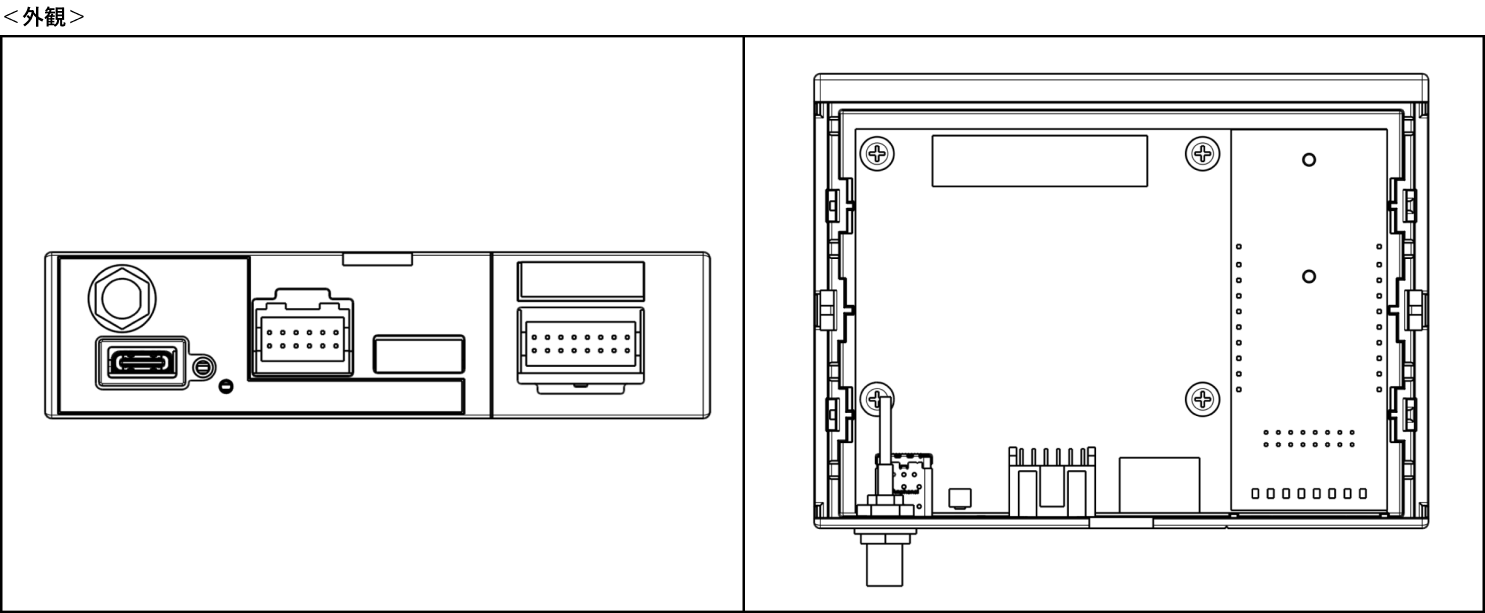

SmartFitPRO Standard+4-20mA(SRL-420-CM1A)
Standard基板にアナログ入力(4-20mA)のインターフェースモジュールが追加されました(他のインターフェースモジュールにも変更可能です)
| 電源 | USB-TypeC | |
|---|---|---|
| 機能 | 接点状態監視 | 8ch(非絶縁) |
| 接点出力 | 1ch ※1 | |
| アナログ入力 | 4ch | |
| 無線部 | LTE Cat.M1 | |
| アンテナ | チップアンテナ ※2 | |
| 重量 | 約100[g] | |
| 消費電力 | 通信時 | <=150mA |
| 待機時 | <=35mA | |
※1 使用をご希望される際はお問い合わせください
※2 外部アンテナの接続が可能です

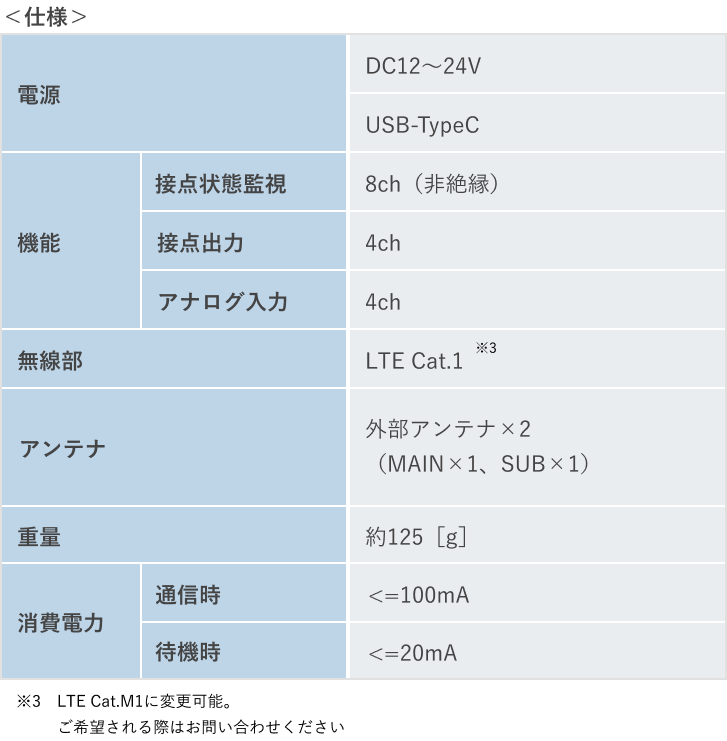

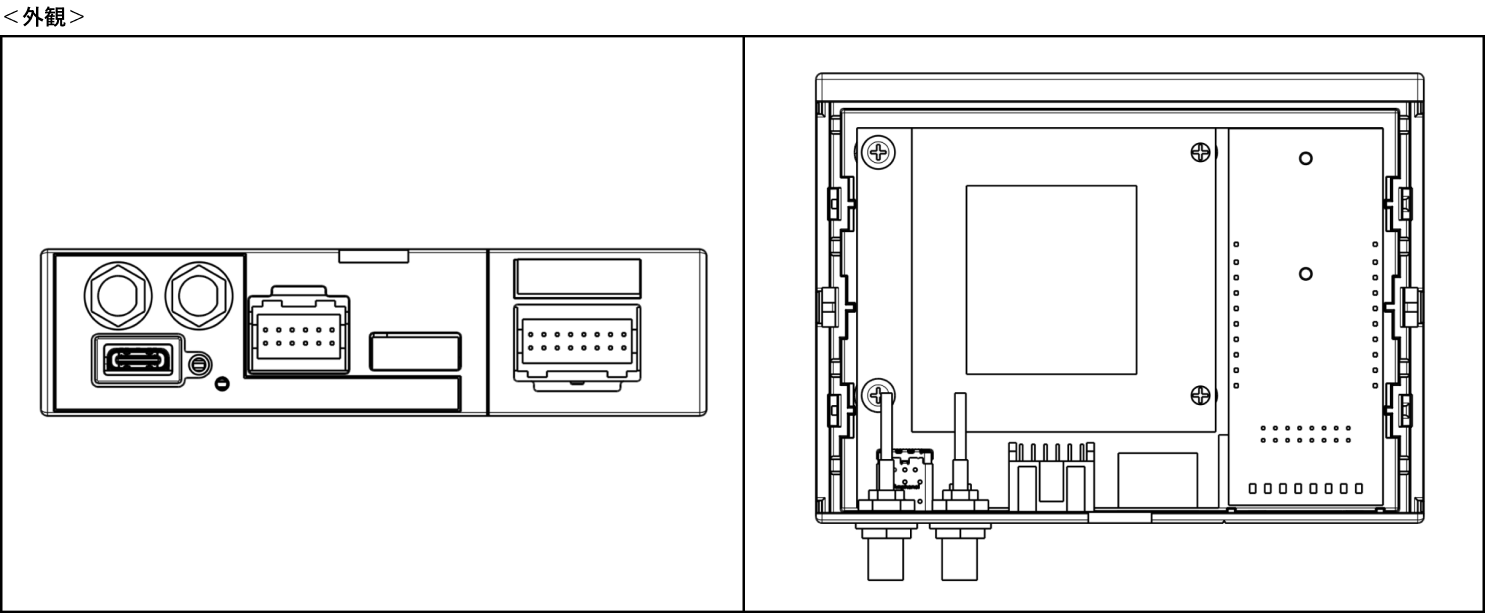

SmartFitPRO Advance(SRP-DIG420-CAT1AG)
DC給電での動作が可能です。またアナログ入力(4-20mA)のインターフェースモジュールを実装しています(他のインターフェースモジュールにも変更可能です)
| 電源 | DC12〜24V | |
|---|---|---|
| USB-TypeC | ||
| 機能 | 接点状態監視 | 8ch(非絶縁) |
| 接点出力 | 4ch | |
| アナログ入力 | 4ch | |
| 無線部 | LTE Cat.1 ※3 | |
| アンテナ | 外部アンテナ×2 (MAIN×1、SUB×1) | |
| 重量 | 約125[g] | |
| 消費電力 | 通信時 | <=100mA |
| 待機時 | <=20mA | |
※3 LTE Cat.M1に変更可能。
ご希望される際はお問い合わせください

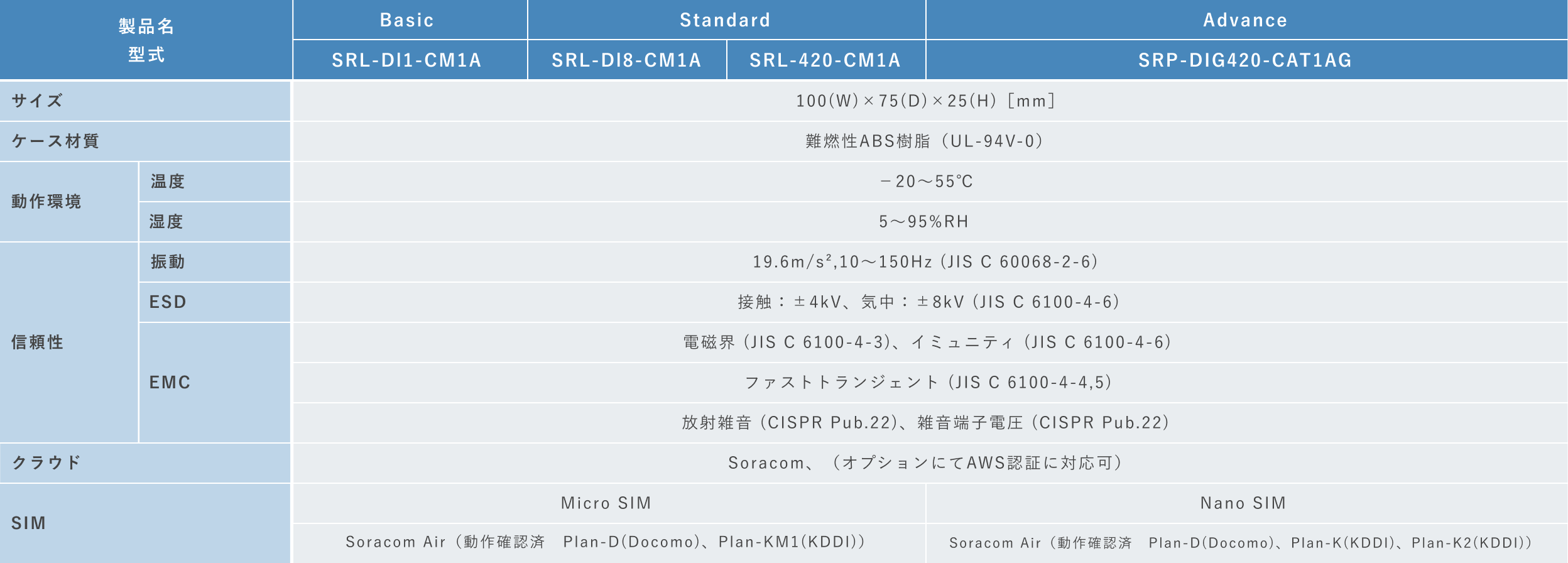

電気的特性・外観、信頼性、その他
| 製品名 型式 | Basic | Standard | Advance | ||
|---|---|---|---|---|---|
| SRL-DI1-CM1A | SRL-DI8-CM1A | SRL-420-CM1A | SRP-DIG420-CAT1AG | ||
| サイズ | 100(W)×75(D)×25(H)[mm] | ||||
| ケース材質 | 難燃性ABS樹脂(UL-94V-0) | ||||
| 動作環境 | 温度 | -20〜55℃ | |||
| 湿度 | 5〜95%RH | ||||
| 信頼性 | 振動 | 19.6m/s²,10〜150Hz(JIS C 60068-2-6) | |||
| ESD | 接触：±4kV、気中：±8kV(JIS C 61000-4-6) | ||||
| EMC | 電磁界(JIS C 61000-4-3)、イミュニティ(JIS C 61000-4-6) | ||||
| ファストトランジェント(JIS C 61000-4-4,5) | |||||
| 放射雑音(CISPR Pub.22)、雑音端子電圧(CISPR Pub.22) | |||||
| クラウド | Soracom、(オプションにてAWS認証に対応可) | ||||
| SIM | Micro SIM | Nano SIM | |||
| Soracom Air(動作確認済 Plan-D(Docomo)、Plan-KM1(KDDI)) | Soracom Air(動作確認済 Plan-D(Docomo)、Plan-K(KDDI)、Plan-K2(KDDI)) | ||||
インターフェースモジュール基板ラインナップ
■ アナログ電圧(4ch仕様) ■ デジタル入力(8ch絶縁タイプ) ■ RS485(開発中)
各仕様につきましては予告なく変更する場合がありますのでご了承ください。
導入事例
IoTサービスの活用例を、代表的な利用シーンと共にご紹介します。
製造装置の電力量測定
(想定事例)
製造装置の受電部に電力センサを装着し、シリアル通信で有効電力や力率の瞬時値を取得。一定期間の平均値、最大値を計算し定期的にLTE回線でクラウドに送信。接点入力も取得すれば機器の稼働状態と合わせて監視が可能になります。
